信号链模拟芯片是模拟芯片的核心组成部分，主要功能是实现模拟信号的收发、转换、放大、过滤等处理。其技术架构涵盖模拟到数字转换器(ADC)、数字到模拟转换器(DAC)、运算放大器、滤波器、比较器等模块，可处理音频、视频、生物信号、工业传感器信号等多类型数据。与数字芯片处理离散的0/1逻辑信号不同，信号链芯片直接作用于连续变化的物理量，是电子系统感知环境、执行决策的关键环节。例如，在自动驾驶场景中，雷达传感器采集的模拟信号需通过信号链芯片转换为数字信号，再由计算单元处理，最终输出控制指令。
作为连接物理世界与数字系统的“神经”，信号链芯片的性能直接影响电子设备的精度与可靠性。其技术壁垒体现在高精度采样、低噪声设计、高集成度封装等方面，需结合半导体工艺、电路设计、算法优化等多学科知识。根据应用场景差异，信号链芯片可分为通用型(如线性产品、转换器)与专用型(如汽车电子、工业控制定制化芯片)，后者因需匹配特定系统需求，技术门槛与附加值更高。
(一)市场规模持续扩张，国产替代进程加速

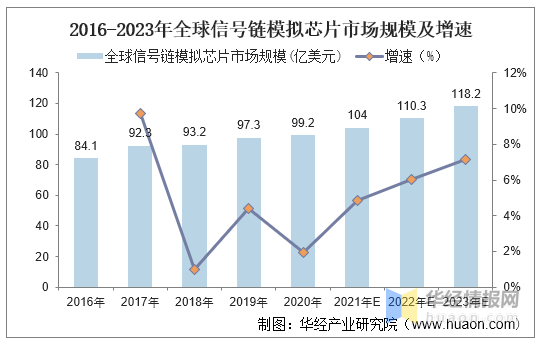

根据中研普华研究院撰写的《》显示，近年来，全球信号链模拟芯片市场保持稳健增长态势，其驱动力主要来自两方面：一是下游应用领域的拓展，物联网、工业自动化、医疗电子等新兴场景对高精度信号处理的需求激增;二是技术迭代推动产品升级，例如，高分辨率ADC芯片在5G基站、自动驾驶雷达中的渗透率提升，带动单机价值量增长。
中国作为全球最大的电子产品制造与消费市场，信号链芯片需求旺盛。尽管国际大厂仍占据主导地位，但国产替代进程显著加快。国内企业通过技术自研与并购整合，逐步突破高端芯片设计瓶颈。例如，部分企业研发的12位高速ADC芯片已应用于电子对抗、医疗影像等领域，性能指标对标国际一线厂商;车规级电池管理系统(BMS)前端芯片通过ASIL D级安全认证，填补国内空白。政策层面，国家大基金二期对模拟芯片领域的投资倾斜，进一步加速了技术转化与产能落地。
(二)技术迭代驱动产品升级，高端领域突破显著
信号链芯片的技术演进呈现三大趋势：高精度、低功耗、集成化。在精度方面，随着半导体工艺进步，ADC芯片的分辨率从12位向16位、24位跃升，采样率突破吉赫兹(GHz)级别，满足5G通信、卫星导航等场景需求;低功耗设计则通过动态电压调整、电源门控等技术，延长物联网设备的续航时间;集成化趋势下，数模混合SoC(系统级芯片)成为主流，例如，部分企业将高精度ADC与MCU(微控制器)集成，为工控仪表提供一站式解决方案。
高端领域的技术突破尤为显著。过去，ADC芯片市场被国际大厂垄断，部分高性能产品甚至被列入对华出口限制清单。如今，国内企业通过全定制化设计、特殊工艺开发，在高速、高精度赛道实现突围。例如，某企业研发的12位16GSPS ADC芯片采用多通道时域交织技术，支持电子对抗、频谱分析等高端需求;另一企业的BMS AFE芯片集成多节电池监控、双向通信功能，通过车规级认证并实现量产。
(三)下游应用多元化，汽车电子成核心增长极
信号链芯片的应用场景从传统消费电子向汽车、工业、通信等领域延伸，形成多元化需求结构。其中，汽车电子是增长最快的细分市场。新能源汽车的电动化与智能化趋势，推动单车模拟芯片价值量大幅提升。例如，电池管理系统需高精度ADC监控电压、电流、温度等参数;自动驾驶系统依赖多模态传感器(雷达、摄像头、激光雷达)，其信号处理链路的复杂度与芯片需求量成倍增长。
工业领域，智能制造转型带动伺服驱动、变频器、PLC(可编程逻辑控制器)等设备对信号链芯片的需求。光伏逆变器中，电压/电流检测、过流保护等功能均需专用模拟芯片支持。通信领域，5G基站对信号高保真传输的要求，推动高速DAC/ADC芯片的迭代;6G技术研发则进一步拓展太赫兹(THz)频段信号处理需求。
(一)国际大厂主导市场，技术壁垒与生态优势显著
全球信号链模拟芯片市场呈现高度集中特征，国际大厂凭借技术积累与生态布局占据主导地位。头部企业如德州仪器(TI)、亚德诺(ADI)、思佳讯(Skyworks)等，通过全产品线覆盖、定制化解决方案与长期客户绑定，构建了深厚的竞争壁垒。例如，TI的信号链芯片产品线涵盖超过2万种料号，可满足从消费电子到航空航天的全场景需求;ADI则在高速ADC、射频前端等领域拥有专利优势，其产品广泛应用于医疗影像、通信基站等高端市场。
国际大厂的生态优势亦不容忽视。通过与EDA(电子设计自动化)工具厂商、晶圆代工厂、封装测试企业深度合作，其芯片设计周期与制造成本显著低于行业平均水平。此外，头部企业通过并购整合持续扩张版图，例如，ADI收购美信集成(Maxim Integrated)，强化了电源管理与信号链产品的协同效应;TI自建12英寸晶圆厂，提升产能自主性与成本竞争力。
(二)国内企业差异化竞争，细分领域实现突围
面对国际大厂的垄断格局，国内企业通过差异化策略切入市场，聚焦细分领域实现技术突围。在通用型芯片领域，部分企业以高性价比策略抢占消费电子市场，其产品性能对标国际中低端产品线，但价格更具竞争力;在专用型芯片领域，国内企业则依托本土化优势，深度参与客户定制化开发。例如，某企业围绕新能源汽车BMS需求，提供从AFE芯片到算法软件的完整解决方案，成功进入多家头部车企供应链;另一企业聚焦工业接口芯片，开发出支持多种协议的数字隔离器，广泛应用于光伏逆变器、伺服驱动器等场景。
技术路径选择上，国内企业更倾向于“全产业链延伸”与“跨领域融合”。前者通过自研IP核、布局特色工艺(如BCD工艺)，降低对外部供应商的依赖;后者则将信号链技术与AI、物联网等技术结合，开发智能传感器、边缘计算芯片等创新产品。例如，某企业将高精度ADC与AI算法集成，推出智能振动传感器，可实时监测设备健康状态，广泛应用于工业预测性维护场景。
(三)跨界竞争加剧，生态协同成关键
随着信号链芯片与数字芯片、软件算法的融合加深，跨界竞争成为行业新特征。传统数字芯片厂商(如高通、英特尔)通过收购模拟芯片企业或自研IP核，向混合信号领域渗透;互联网巨头(如华为、阿里)则依托云计算与AI技术，布局智能传感器生态。例如，华为海思研发的5G基站芯片集成高速ADC/DAC模块，实现信号处理与通信协议的深度协同;阿里平头哥推出的RISC-V架构MCU，内置高精度ADC与AI加速单元，瞄准物联网边缘计算市场。
跨界竞争倒逼企业构建生态协同能力。国内企业通过与系统厂商、终端用户联合研发，缩短产品迭代周期;同时，积极参与行业标准制定，提升话语权。例如，某企业牵头制定车规级模拟芯片测试规范，推动国产芯片在汽车领域的规模化应用;另一企业与光伏龙头企业共建联合实验室，开发适配逆变器需求的定制化芯片。
(一)技术融合创新，推动芯片性能跃升
未来，信号链芯片的技术创新将围绕三大方向展开：一是材料与工艺突破，例如，碳纳米管、氮化镓等新材料的应用，可提升芯片的耐高温、抗辐射性能;二是架构设计优化，通过异构集成、芯片级封装(CSP)等技术，实现多模块高度集成;三是算法与硬件协同，将AI算法嵌入信号链芯片，提升噪声抑制、动态校准等功能的智能化水平。例如，某企业研发的AI-ADC芯片，通过内置神经网络模型，可自动补偿温度漂移、非线性误差，采样精度较传统芯片提升30%。
(二)应用场景拓展，汽车电子与工业互联网成核心赛道
汽车电子领域，随着L4/L5级自动驾驶商业化落地，单车模拟芯片需求量将翻倍增长。高精度定位、多传感器融合、车路协同等场景，对ADC/DAC的分辨率、采样率提出更高要求;同时，车规级芯片的可靠性标准(如AEC-Q100)与功能安全等级(如ISO 26262 ASIL D)亦成为技术攻关重点。
工业互联网领域，智能制造转型推动工厂向“数字孪生”演进，信号链芯片作为感知层核心组件，需求持续释放。例如，在工业机器人场景中，六轴力传感器需通过高精度ADC采集扭矩、位移数据，再由边缘计算单元处理，实现精准控制;在预测性维护场景中，振动传感器需集成ADC、MCU与无线通信模块，实时上传设备状态数据至云端。
(三)供应链安全升级，国产替代与全球化布局并重
地缘政治风险加剧背景下，供应链安全成为行业战略焦点。国内企业通过以下路径提升自主可控能力：一是加大研发投入，突破高端芯片设计瓶颈;二是布局特色工艺产线，降低对海外晶圆厂的依赖;三是构建本土化供应链生态，与国内材料、设备、封装企业协同创新。例如，某企业投资建设车规级芯片测试产线，实现从晶圆测试到成品封装的全程自主可控;另一企业与国内光刻胶厂商合作，开发适配特色工艺的专用材料。
全球化布局方面，国内企业通过海外并购、设立研发中心等方式，拓展国际市场。例如，某企业收购欧洲模拟芯片设计团队，获取汽车电子领域的技术专利;另一企业在东南亚建立封装测试基地，降低地缘政治风险对供应链的影响。
(四)绿色低碳转型，低功耗设计成技术标配
随着“双碳”目标推进，低功耗设计成为信号链芯片的核心指标。企业通过动态电压调整、电源门控、近阈值计算等技术，降低芯片待机功耗与运行功耗;同时，开发能量收集(Energy Harvesting)功能，利用环境光、振动等能量为芯片供电。例如，某企业研发的物联网传感器芯片，集成太阳能充电模块与超低功耗MCU，可实现“零电池”运行;另一企业的工业接口芯片，通过优化电路设计，将待机功耗降至微瓦级别，满足工业物联网设备的长续航需求。
